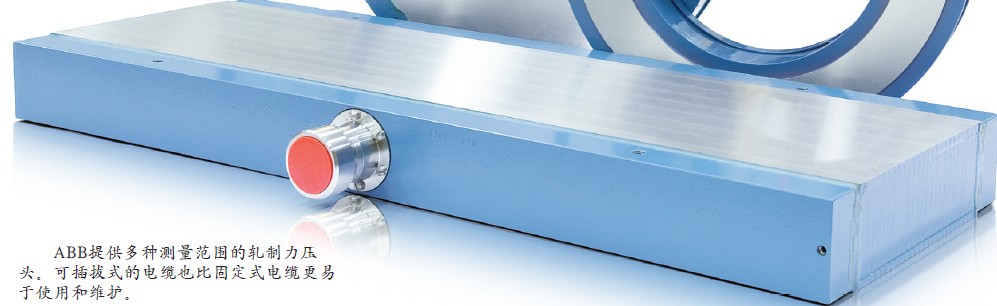

矩形压头PFVL 141V
这种类型的压头可根据所需要的尺寸进行制造，长度为30mm的倍数。对于长度超过900mm的压头，所选的长度必须为60mm的倍数。可选的宽度为30mm的倍数。

不锈钢边条可对压头线圈和内部的部件提供保护。这种类型的压头可提供多种标准尺寸，适用于0.63 – 56 MN的轧制力测量。

矩形压头PFVL 141V	测量范围 0.63 - 56 MN
型号	PFVL 141V
额定载荷(MN)	0.63, 0.80, 1.0, 1.25, 1.6, 2.0, 2.5, 3.1, 4.0, 5.0, 6.3, 8.0, 10, 12.5, 14, 16, 18, 20, 22, 25, 28, 31, 35, 40, 45, 50, 56

精度等级 (% of Fnom)	± 0.5
线性偏差 (% of Fnom)	≤± 0.5
磁滞率 (% of Fnom)	≤ 0.2
重复性误差 (% of Fnom)	≤ ± 0.1
压缩率 (mm at Fnom)	0.05
校准误差	0.1 %
补偿误差 min. error	+20 - +80°C
零点漂移	≤ ± 0.01%/°C
敏感度漂移	≤ ± 0.01%/°C
工作温度	-10 - +90°C
最大允许临时温度.	+110°C
存储温度	-40 - +90°C

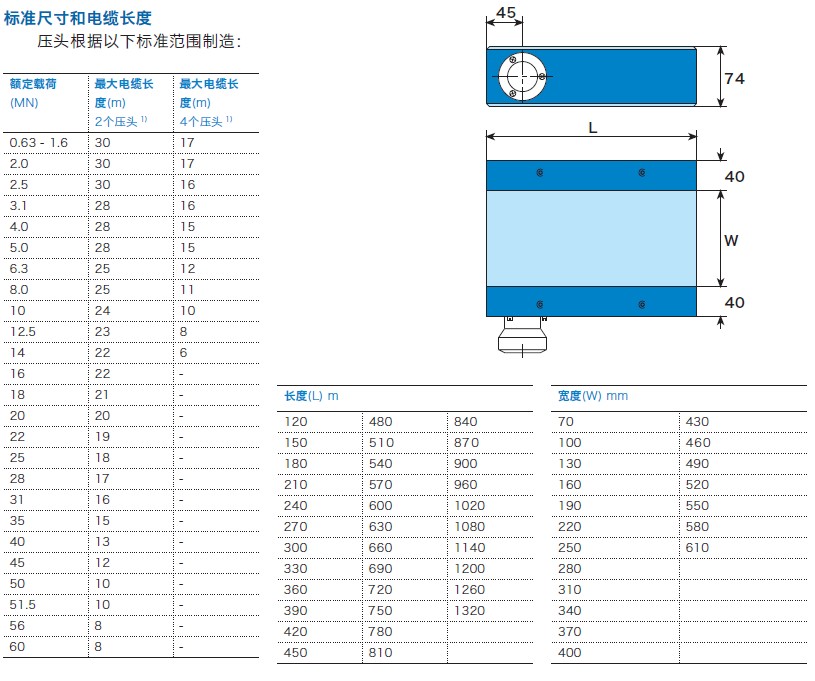

矩形压头PFVL 141V尺寸图：

根据如下说明选择：
- 确定压头需要承受的载荷，然后从标准范围中选
择适合的压头。
- 确定压头的宽度或长度，使用以下公式计算其他
尺寸：
L x W x 0.0001 = F
L = 压头长度（单位：mm）
W = 压头宽度（单位：mm）
F = 压头额定载荷（单位：MN）（从表中的标准数
值中选择）
宽度和长度应在列表中选择与实际值相近的较大
的尺寸。
订货时，请指出：
- 型号名称
- 额定载荷
- 宽度和长度
范例：
额定载荷为14 MN，如果宽度为370 mm，则长
度应选择390 mm（与378mm相近的较大值）。
PFVL 141V, 14 MN
L=390 mm，W=370 mm
