概述

当前，现代化的轧钢厂必须具有高精确度的测量技术。实现最佳工艺质量和最高生产效率是现代化生产企业永恒的追求。当前市场对轧制产品提出了更严格的需求，因此也对轧钢设备提出了更高的要求。精确的轧制力测量对于实

现正确的辊缝设置、从轧机操作侧到传动侧真实的力分布以及支承辊轴承和轧辊偏心的监控至关重要。Millmate轧制力测量系统将所有这些重要功能融于一体。

Millmate轧制力测量压头是轧机的重要组成部分。坚固可靠的Pressductor压磁式压头结合智能、可靠的通信技术，是实现精确的轧制力测量的关键。Millmate轧制力测量系统包括一个Millmate 控制器（MC 400）和两个与匹配单元相连的压头。各式各样的压头类型和宽泛的测量范围，使其可几乎可以对所有应用进行力测量。ABB设备，易于安装和操作。我们提供安装支持以及长期的售后保障和支持。凭借ABB在轧钢行业丰富的经验，我们在这个领域能够提供广博的应用专业知识。

Pressductor® 技术和测量原理

ABB的Millmate 轧制力测量压头，是以1954年获得专利的、著名的Pressductor®磁致效应为基础的，根据该原理，钢材的磁特性会受到机械作用力的影响。在传感器内有四个孔。相互垂直的两个线圈通过这些孔缠绕在一起。一个线圈被施加交流电，另一个线圈作为测量线圈。由于两个线圈相互垂直，只要传感器上没有负荷，它们之间就没有磁耦合。如果传感器上有负荷（如图所示），磁场特性就会改变。在受力方向上钢材的导磁率将降低，在垂直方向上将增加。这导致磁通对称性发生变化，部分磁通将诱导二次侧线圈产生感应电压。感应电压与负荷成比。

用于轧机的ABB力测量系统

压头、控制装置和可选配件的选择

ABB的轧制力测量系统提供了多种压头、控制单元和可选配件，以供选择，可以满足您对于轧机系统精确、可靠的轧制力测量的所有需求。

有三种Millmate轧制力压头类型供您选择：圆形、矩形和环形。

圆形压头通常安装在轧机压下螺丝下面。

矩形压头通常安装在下方支承辊轴承座下面。

环形压头通常安装在轧机压下螺母和机架之间。

控制单元可以根据您的系统要求和通信要求进行选择。

压头

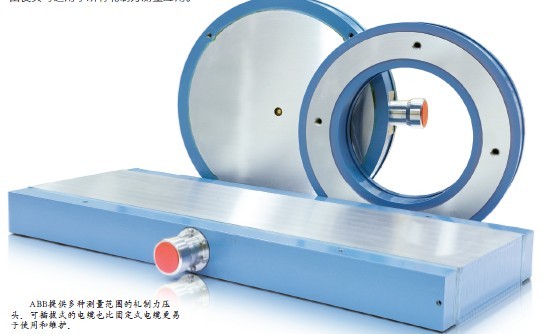

ABB提供多种测量范围的轧制力压头。可插拔式的电缆也比固定式电缆更易于使用和维护。适应恶劣环境的Millmate轧制力测量压头内部的高稳定性元件被密封在坚固的不锈钢保护壳内的，这些元件用于压头内置标定和温度补偿功能。由于其低阻抗和高功率信号输出的特点，Millmate轧制力测量压头对于绝缘要求极低，即使绝缘降至10kΩ水平仍可以保证测量精度。压头输出信号经标度后，可实现相同类型和规格的压头之间的完全互换。各式各样的类型和宽泛的测量范围使其可适用于所有轧制力测量应用。

圆形压头PFVL 141C

矩形压头PFVL 141V

环形压头PFVL 141R

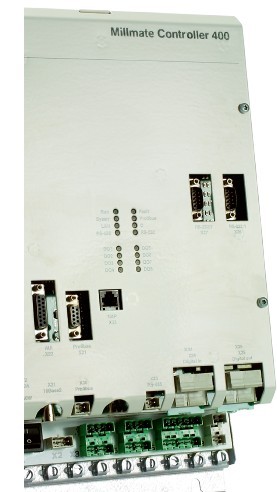

控制单元-Millmate 400控制器

安装选项
壁挂柜

控制单元可以安装在防尘、防水的壁挂柜中。操作单元可以安装在柜门内部。

落地柜

MNS落地柜可同时容纳轧制力测量系统、带材张力计和带材边部测量系统的控制单元。它们可以通过一个操作单元进行操作，操作单元可镶嵌在柜门上或安装在柜内。

匹配单元 PFVO 142/143
每个压头需要一个匹配单元，不同压头的匹配单元可以互换。它最远可以放置在距离相关压头25米处（取决于压头额定载荷）。尺寸（H x W x D）300 x 200 x 120 mm， IP 65，重量8 kg。
