环形压头PFVL 141R
更新：2013-11-20 10:31:16 点击：
- 品牌： ABB
- 型号： PFVL 141R
产品介绍
环形压头PFVL 141R
环形压头由缠绕在环形不锈钢芯体上的不锈钢迭片制成，压头外部有一个采用热套方式装配的不锈钢环，用于保护压头线圈和内部的部件。
环形压头可提供适用于2 –28 MN轧制力测量的标准尺寸。此外，我们还可根据订单的要求制造其他尺寸的压头。
环形压头PFVL 141R技术参数：
| 环形压头 | 测量范围 2 - 28 MN |
| 型号 | PFVL 141R |
| 额定载荷 (MN) | 2.0, 2.5, 3.1, 4.0, 5.0, 6.3, 8.0, 10, 11.2, 12.5, 14, 16, 18, 20, 22.4, 25, 28 |
| 精度等级 (% of Fnom) | ± 0.5 |
| 线性偏差 (% of Fnom) | ≤± 0.5 |
| 磁滞率 (% of Fnom) | ≤ 0.2 |
| 重复性误差 (% of Fnom) | ≤ ± 0.1 |
| 压缩率 (mm at Fnom) | 0.05 |
| 校准误差 | 0.1 % |
| 补偿误差 min. error | +20 - +80°C |
| 零点漂移 | ≤ ± 0.01%/°C |
| 敏感度漂移 | ≤ ± 0.01%/°C |
| 工作温度 | -10 - +90°C |
| 最大允许临时温度. | +110°C |
| 存储温度 |
-40 - +90°C |

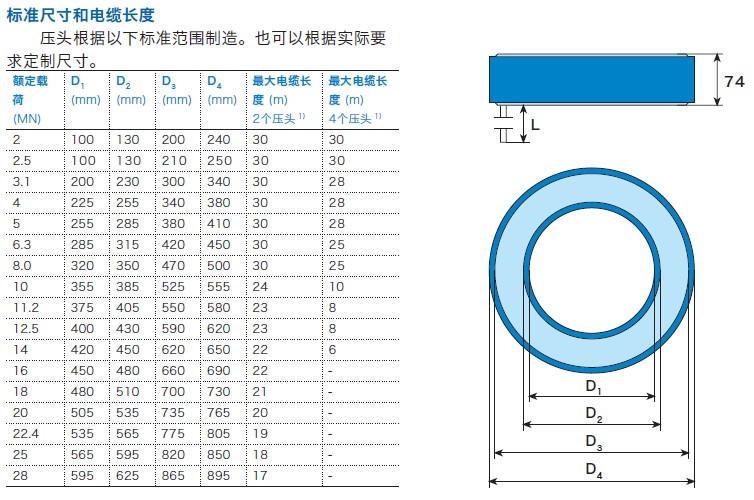

环形压头PFVL 141R尺寸图：
根据如下说明选择：
- 确定压头需要承受的载荷，然后从标准范围中选
择适合的压头。如果标准压头不适合特殊应用，
我们可以定制。
- 计算非标准压头的载荷F
F=(D3
2 π 4 - D2
2 π 4 ) × 0.0001 MN.
如果轧制力小于2 MN，我们还可提供在0.1 –
1.6 MN范围内的环形压头QGPR 102/104。
范例
PFVL 141R, 10 MN
D2=385 mm
D3=525 mm
标准尺寸和电缆长度
压头根据以下标准范围制造。也可以根据实际要
求定制尺寸。
1) 当同一个控制单元同时连接2或4个压头时，压头与匹配
单元之间的最大电缆长度
