新型迷你枕块式张力计PFTL301E-水平测量张力计
新型迷你枕块式张力计是基于测量技术为重张力测量应用提供可靠和持久的性能,如造纸和金属轧制。

PillowBlock系列有两个版本,垂直和水平测量,测量0.01 20 kN(2.5至5000磅)的张力机械。配备适配器板,与所有主要品牌大小兼容,而且设计精巧，便于安装。

一套完整的迷你系列PillowBlock 纸幅张力系统包含两个张力计压头,适配器板和一个张力控制器,提供系统输出控制和仪表。

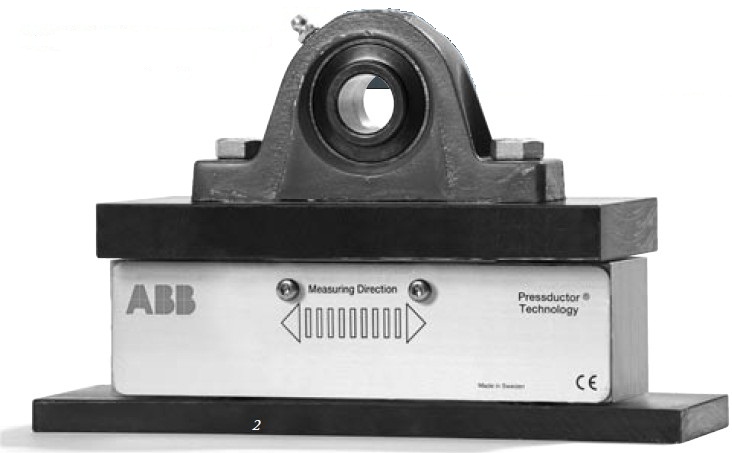

PFTL301E水平张力测量张力计：

PFTL301E设计特点：
极高的弹性常数
宽测量范围
可靠性高
没有漂移
不需校准
无报错情况

PFTL301E水平式迷你枕块张力计与其他传统纸加工行业的张力计尺寸和安装方式类似，但是只用于测量水平
方向的张力。与沿垂直轴测量的张力计不同，PFTL301E张力计并非和纸幅张力一起感应辊轴压力，因此可以
设计成与张力水平，并具有较高的张力测量性能，即使在辊轴较重，张力较小的情况下也表现良好。

水平迷你系列包括四个规格的测量范围0.1,0.2,0.5和1.0 kn,分别为(22、45、112、225磅。)。另外可提供50%
额定负载的扩展测量范围,垂直过载公差5倍于额定负载。并可选配适配器板便于安装以及8米(26.2英尺)的控制电缆。

PFTL301E技术参数：

	PFTL301E		PFTL301E
额定荷载	kN	0.1	0.2	0.5	1.0
	Lbs	22	45	112	225
扩展荷载	kN	0.15	0.3	0.75	1.5
	Lbs	33	67	169	337
允许载荷
横向	kN	0.3	0.6	1.5	3.0
垂直h=135mm	Lbs	67	135	337	674
过载容量
	kN	0.3	0.6	1.5	3.0
水平方向	Lbs	67	135	337	674
横向	kN	0.5	1.0	2.5	5.0
	Lbs	112	225	562	1125

工作原理：电磁Pressductor® 技术
精度级别： % ±1.0
重复性误差： % <±0.1
工作范围： 30:1
不锈钢规格： SIS 23875)
                   DIN X4CrNiMo165
工作温度范围 -10 to +80°C
                    14 to 176°F
零点漂移： %/°C <±0.015
                %/°F <±0.008
敏感度漂移： %/°C <±0.025
                   %/°F <±0.014

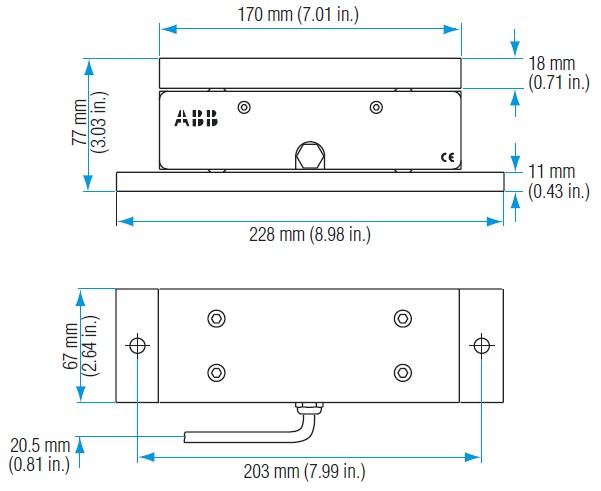

PFTL301E尺寸图纸：
