概述：

当前，现代化的轧机必须具备高精确度的测量技术。实现最佳的工艺质量和最高的生产效率是现代化生产企业永恒的追求。带材张力，是冷轧工艺中实现高精度带材厚度控制的关键参数之一。为了达到尽可能高的精度，带材张力计是最好、最可靠的工具。在加速和减速过程中，将带材张力稳定在期望的范围内，精确的带材张力测量是关键。
Millmate带材张力测量系统包括一个Millmate400控制器、一个接线盒和两个适当量程的压头。压头可用于两个不同方向上的力测量，一种是垂直方向的力测量，另外一种是水平方向的力测量，具体取决于实际应用。
ABB的设备易于安装和操作。我们长期提供安装支持和售后服务。ABB在冷轧领域的丰富经验，使得我们在这一特定领域具备非常丰富的专业应用知识。Pressductor技术的优点包括高测量精确度和各个力方向的高过载能力。所有压头都具有极高的过载、震动、冲击耐受力，以及良好的防尘和防腐蚀能力。所有枕式压头的都采用了高耐受性的不锈钢以及密封的内部元件。轧机专用压头适用于极其恶劣的环境，例如冷连轧机以及镀锌和酸洗作业线等。

系统结构：

工厂网络
本地网络
现场总线
互联网
Millmate 厚度测量系统
Stressometer板型仪系统
Millmate带材张力测量系统
枕式张力测量系统
Millmate轧制力测量系统
Millmate带材边

Pressductor® 技术和测量原理：

ABB的Millmate 带材张力测量系统压头，是以1954年获得专利的、著名的Pressductor®磁致效应为基础的，根据该原理，钢材的磁特性会受到机械作用力的影响。在传感器内有四个孔。相互垂直的两个线圈通过这些孔缠绕在一起。一个线圈被施加交流电，另一个线圈作为测量线圈。由于两个线圈相互垂直，只要传感器上没有负荷，它们之间就没有磁耦合。如果传感器上有负荷（如图所示），磁场特性就会改变。在受力方向上钢材的导磁率将降低，在垂直方向上将增加。这导致磁通对称性发生变化，部分磁通将诱导二次侧线圈产生感应电压。感应电压与负荷成比。

压头：

ABB的带材张力测量系统压头有四种版本，其中三种用于垂直力测量，一种用于水平力测量。压头具有多种规格，包括多种量程范围，能够提供与测量力FR成比例的输出信号。ABB的压头具有坚固的结构和优秀的防护等级，
内部包含Pressductor力传感器，适用于恶劣的轧制环境，可防灰尘、液体、蒸汽和腐蚀性物质。根据磁致效应原理，该压头的设计使其无需传感器本体的压缩变形即可生产测量信号。从机械角度看，枕式压头实际上就是一个不锈钢实体块，具有很高的弹性系数，其强度和刚度对于注重过载保护和对振动敏感的应用至关重要。某些压头能够承受高达30倍额定张力的过载。

垂直测量枕式压头

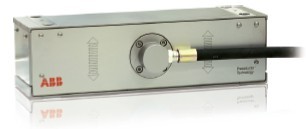

PFCL 201C/CE   5 – 50 kN

垂直枕式压头是轧机和处理线（退火、酸洗、镀锌线等）的理想选择。该压头由整块不锈钢制成，具有很高的弹性系数，极其坚固。它能够安装在轴承座下方，测量垂直分力，可以双向测量。
该压头有三种版本：
- PFCL 201C，装有用于连接电缆的Cannon连接器，非常适用于处理线。
- PFCL 201CD，配有20米聚四氟乙烯固定连接电缆，是一种适用于处理线应用的解决方案。
- PFCL 201CE，适用于轧机环境，配有带护套的固定连接电缆，非常适用于轧机应用。

枕式压头

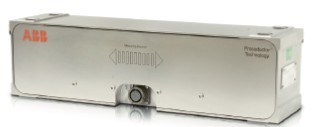

PFCL241-SE  200 kN

压头 PFCL241-SE 是多辊轧机以及其他带材张力较高的轧机应用的理想选择。它还可以用于处理线中的大张力应用。这种压头是一种由整块不锈钢制成的实心张力
计，具有与其它Pressductor枕式压头类似的高弹性系数，极其坚固。它能够安装在轴承座下方，测量垂直分力，可以双向测量。PFCL241-SE适用于轧机环境，配有带护套的固定连接电缆。

垂直测量定制的Millmate带材张力测量系统压头

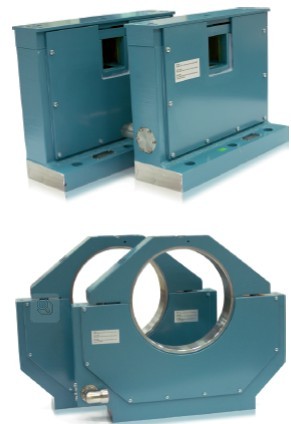

PFBL 141B/C  4 – 400 kN

定制压头——专为满足您的轧机和具体需求而设计。
这种垂直测量的Millmate带材张力测量系统压头采用非常成熟的设计，能够在最恶劣的环境中进行精确的测量，例如冷连轧机的中间机架的测量。另外一个应用是在多辊轧机中的测量——精确的张力控制是关键。这种类型的压头对于垂直的力非常敏感，但是对于横向力不敏感。这种压头具有两种版本，用于固定辊轴或旋转辊轴。

横向测量枕式压头
PFTL 201C/CE/D/DE  10 – 100 kN

横向枕式压头主要用于处理线上的测量，例如退火、酸洗和镀锌线。

横向分力很适合测量带材张力。压头只测量带材张力，不包括辊重。测量结果可达到最高的精确度。实心不锈钢的设计具有卓越的灵敏度、精确度和坚固性，以及很高的弹性系数。

- PFTL 201C/D ，装有用于连接电缆的Cannon连接器，非常适用于处理线。
- PFTL 201CE/DE，适用于轧机环境，配有带护套的固定连接电缆。

控制单元：
Millmate 400控制器

Millmate 400控制器，能够提供多种功能，同时易于使用。该控制单元内置多种机械安装模式。这意味着用户只需根据分步菜单操作，即可设置控制单元和进行正确的带材张力计算。
