枕式压头PFCL 201C/CE(瑞典ABB传感器)
更新：2014-3-14 0:04:35 点击：
- 品牌： ABB
- 型号： PFCL 201C/CE
产品介绍

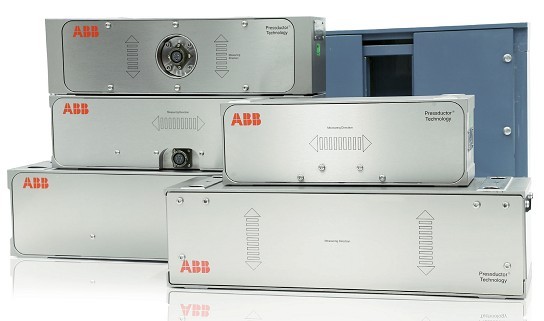

瑞典ABB传感器 - 枕式压头PFCL 201C/CE
垂直枕式压头是轧机和处理线（退火、酸洗、镀锌线等）的理想选择。该压头由整块不锈钢制成，具有很高的弹性系数，极其坚固。它能够安装在轴承座下方。测量垂直分力，可以双向测量。
该压头有三种版本：
- PFCL 201C，装有用于连接电缆的Cannon连接器，非常适用于处理线。
- PFCL 201CD，配有20米聚四氟乙烯固定连接电缆，是一种适用于处理线应用的解决方案。
- PFCL 201CE，适用于轧机环境，配有带护套的固定连接电缆，非常适用于轧机应用。
PFCL 201C/PFCL 201CD/PFCL 201CE技术参数：
| 额定载荷 |
|
|
|
|
|
|
测量方向的额定载荷 |
kN
|
5.0
|
10.0
|
20.0
|
50.0
|
|
|
Lbs.
|
1125
|
2250
|
4500
|
11250
|
| 测量方向的扩展载荷 |
kN
|
7.5
|
15.0
|
30.0
|
75.0
|
|
|
Lbs.
|
1688
|
3375
|
6750
|
16875
|
|
|
|
|
|
|
|
| 容许的横向载荷 |
|
|
|
|
|
|
|
kN
|
2.5
|
5.0
|
10.0
|
25.0
|
| 横向 (kN), h=300 mm |
Lbs.
|
563
|
1125
|
2250
|
5625
|
|
|
|
|
|
|
|
| 过载能力 |
|
|
|
|
|
| 测量方向 |
|
|
|
|
|
|
|
kN
|
50.0
|
100.0
|
200.0
|
500.0
|
|
|
Lbs.
|
11250
|
22500
|
45000
|
112500
|
|
|
|
|
|
|
|
| 横向 (kN), h=300 mm |
kN
|
2.5
|
5.0
|
10.0
|
20.0
|
|
|
Lbs.
|
563
|
1125
|
2250
|
4500
|
|
|
|
|
|
|
|
| Deflection |
mm
|
0.02
|
0.02
|
0.02
|
0.02
|
|
|
1/1000 inch
|
0.8
|
0.8
|
0.8
|
0.8
|
| 弹性系数 |
kN/mm
|
250
|
500
|
1000
|
2500
|
|
|
1000 Lbs./inch
|
1430
|
2860
|
5720
|
14300
|

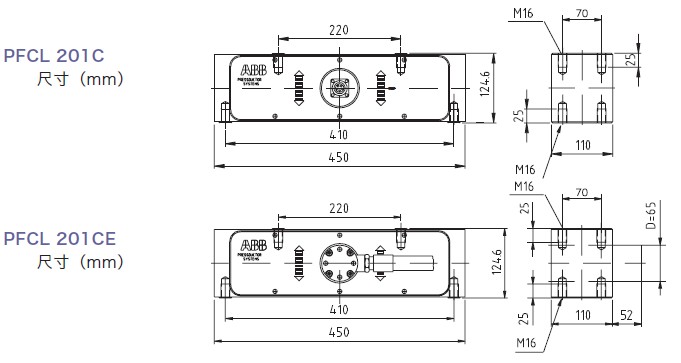

枕式压头PFCL 201C/CE尺寸图
