DELTA ELEKTRONIKA程控电源SM18-50

以太网/IEEE4888/RS232编程功能介绍：订购编码P256

DELTA直流电源SM18-50除了标准配置外的15pin模拟量编程功能以外，还可以选配Ethernet以太网/IEEE4888以及RS232等数字通信方式。

本文以Ethernet以太网通信接口为例做重点介绍：：订购编码P256

Ethernet以太网模块可以利用终端用户现有网络资源，通过用户设置IP地址来实现直流电源的远程控制和操作。

可以通过内置集成，也可以对现有电源购置外置模块进行连接和设置。

DELTA SM18-50直流电源可以通过16比特精度进行电压、电流编程和反馈，可以切换电源控制模式比如本地/远程，

还可以用软件进行校准。LabVIEW驱动器程序可以让客户可以自由的设计编程软件进行匹配对接。

PSC-ETH通信模块正是通过一个Sequencer来设置输出电压、电流，而不需要一台外部电脑。还可以控制用户的输出，

取用户输入，包括电压值的增加和衰退以及电流的各种变化值。

对应SM18-50来说，当额外选购了Ethernet以太网模块，自带的Analog模拟量编程接口依然选择，这就为客户提供了更广泛的使用模式。

DELTA ELEKTRONIKA程控电源SM18-50

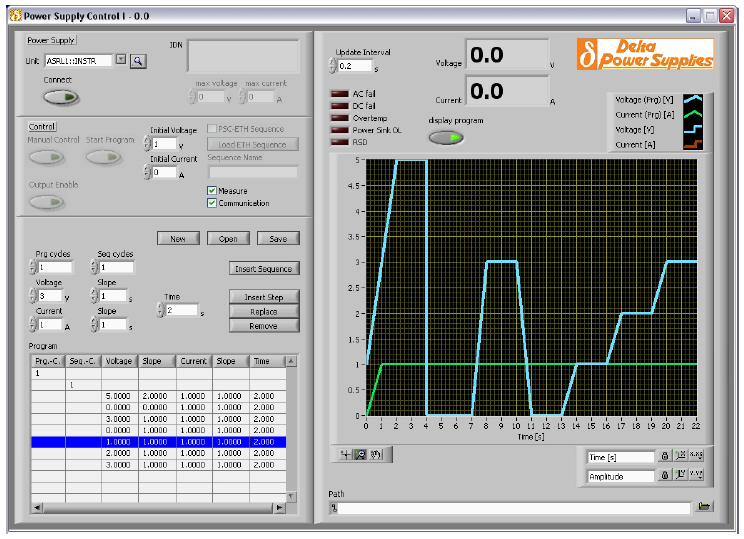

SM18-50的Ethernet简易操作界面图

SM18-50的Ethernet Wave2Sequence界面

SM18-50的Ethernet控制界面图

首次开机时Ethernet设置方法介绍：：订购编码P256

首先设置DIP 1号开关SW1在OFF的位置上，当DIP开关在该位置， 后面板CON E接口Pin 11针脚的

Vprog编程功能以及Pin3针脚的Iprog 功能就被关闭。但是所有其他的信号可以正常使用，对于CON H的以太网通信接口则可以激活使用。

使用SCPI指令来设置 REMOTE CV这个对电压编程或者REMOTE CC对电流编程。也可以按远程/手动切换按钮多次来完成。
