RUPEX 弹性柱销联轴器说明：

在所有需要在恶劣运行条件下可靠传输转矩的应用中，RUPEX 联轴器可作为弹性补偿联轴器使用。缓冲销的锥形座可促进安装，

并保证免维护的运行。桶型缓冲器具有经过优化的形状，可作为简便的插入式组件，圆周间隙较小。提供了很多类型的联轴器，

例如，带制动盘的联轴器、轴向间隙限制联轴器或抱闸电机联轴器。

应用实例：
RUPEX 联轴器通常在机械工程中使用，用作高速联轴器和高转矩联轴器，应用包括：
起重机
输送机
鼓风机
螺旋泵
索道
混合机
水泥加工设备

产品优点：
故障安全弹性套柱销联轴器，中等到较高转矩
设计紧凑；重量和质量惯性矩较低
与旋转方向无关（适用于可逆操作）
适用于插入式组件（盲组件、钟形外壳安装）
标准系列的转矩范围为 200 Nm 至 1,300,000 Nm

可在具有潜在爆炸危险的环境中使用；符合 94/9/EC (ATEX 95)

RUPEX弹性柱销联轴器尺寸及技术参数：

105 120 200 200 8 13 20 1.0 0.2 0.2 0.11
125 210 350 350 14 24 36 1.0 0.2 0.2 0.10
144 300 500 500 25 42 62 1.0 0.23 0.23 0.09
162 450 750 750 31 54 80 1.5 0.25 0.25 0.09
178 570 950 950 48 83 125 1.5 0.27 0.27 0.09
198 780 1300 1300 67 116 177 1.5 0.29 0.29 0.08
228 1300 2200 2200 102 176 260 1.5 0.3 0.3 0.08
252 1650 2750 2750 143 246 366 1.5 0.34 0.34 0.08
285 2600 4300 4300 220 380 540 1.5 0.36 0.36 0.07
320 3300 5500 5500 300 520 760 1.5 0.4 0.4 0.07
360 4700 7800 7800 350 610 910 1.5 0.43 0.43 0.07
400 7500 12500 12500 650 1100 1650 1.5 0.48 0.48 0.07
450 11000 18500 18500 900 1560 2300 1.5 0.52 0.52 0.07
500 15000 25000 25000 1350 2300 3500 1.5 0.57 0.57 0.07
560 23500 39000 39000 1740 3000 4500 2.0 0.62 0.62 0.06
630 31000 52000 52000 2600 4500 7080 2.0 0.68 0.68 0.06
710 50000 84000 84000 4000 7000 10500 2.0 0.75 0.75 0.06
800 66000 110000 110000 6000 10500 16100 2.0 0.84 0.84 0.06
900 90000 150000 150000 8250 14000 21700 2.5 0.93 0.93 0.06
1000 115000 195000 195000 12000 20800 31700 2.5 1.03 1.03 0.06
1120 160000 270000 270000 15600 26800 42000 2.5 1.14 1.14 0.06
1250 205000 345000 345000 22900 39250 60000 2.5 1.26 1.26 0.06
1400 320000 530000 530000 35700 60500 94000 3.0 1.39 1.39 0.06
1600 450000 750000 750000 58800 100000 155000 3.0 1.55 1.55 0.06
1800 585000 975000 975000 74100 130000 200000 4.0 1.76 1.76 0.06
2000 780000 1300000 1300000 112000 196000 300000 4.0 2.17 2.17 0.06

RUPEX弹性柱销联轴器分类：

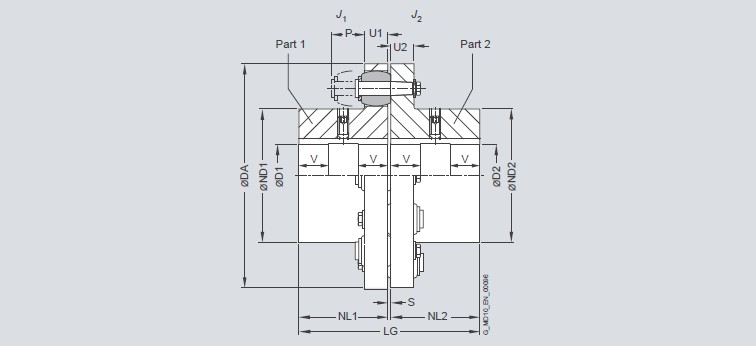

RWN灰口铸铁轴套类型

RWS不锈钢轴套类型

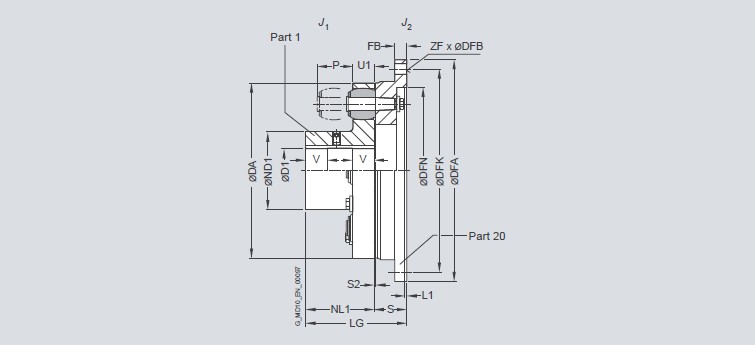

RFN灰口铸铁单边法兰类型

RFS不锈钢单边法兰类型

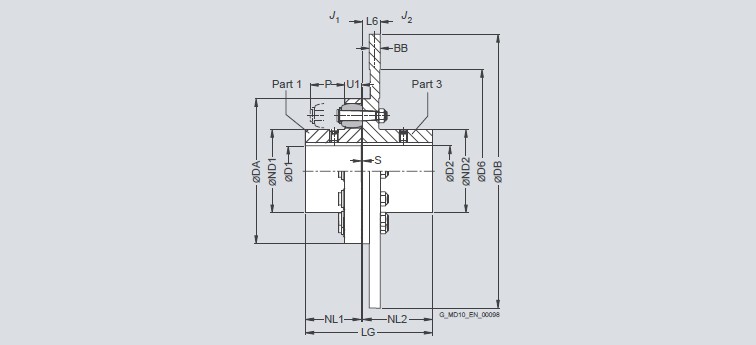

RWB带刹车片式
