施迈茨Schmalz扁平吸盘PFYN系列

扁平吸盘PFYN

直径：1至 200mm
材质：FPM HT1 NBR PU SI
特性：抗静电及无痕型可供选择
插入式螺纹接头
圆形通用型吸盘，多种材质可选，满足广泛应用需求；尤其适用于表面平整、光滑的工作。


适合搬运表面光滑或者略微粗糙的平板工件，搬运高温工件应选 HT1 SI材质
搬运受压敏感工件时几乎无痕迹且抗静电 HT1和AS系列


结构坚固耐磨的扁平吸盘PFYN为单密封唇，由吸盘垫PFG和连接头组成。
直径50mm及以下：直插式接头

直径60mm及以上：安装板与吸盘垫硫化在一起，接头直接通过螺纹拧入。

德国	Schmalz施迈茨	连接头	PFYN 15 VU1-72 G1/8-AG SA-NIP N005 G1/8-AG DN200	10.01.01.03529
德国	Schmalz施迈茨	连接头	PFYN 15 VU1-72 G1/8-IG SA-NIP N005 G1/8-IG DN200	10.01.01.03521
德国	Schmalz施迈茨	连接头	PFYN 30 VU1-72 G1/8-AG SA-NIP N007 G1/8-AG DN240	10.01.01.03531
德国	Schmalz施迈茨	连接头	PFYN 30 VU1-72 G1/8-IG SA-NIP N007 G1/8-IG DN350	10.01.01.03523
德国	Schmalz施迈茨	连接头	PFYN 50 VU1-72 G1/4-AG SA-NIP N011 G1/4-AG DN350	10.01.01.10663
德国	Schmalz施迈茨	连接头	PFYN 50 VU1-72 G1/4-IG SA-NIP N011 G1/4-IG DN350	10.01.01.00412
德国	Schmalz施迈茨	连接头	PFYN 60 VU1-72 G1/4-AG SA-NIP N011 G1/4-AG DN350	10.01.01.10663
德国	Schmalz施迈茨	连接头	PFYN 60 VU1-72 G1/4-IG SA-NIP N011 G1/4-IG DN350	10.01.01.00412
德国	Schmalz施迈茨	连接头	PFYN 80 VU1-72 G1/4-AG SA-NIP N012 G1/4-AG DN500	10.01.01.10664
德国	Schmalz施迈茨	连接头	PFYN 80 VU1-72 G1/4-IG SA-NIP N012 G1/4-IG DN600	10.01.01.00528
德国	Schmalz施迈茨	连接头	PFYN 95 VU1-72 G1/4-AG SA-NIP N012 G1/4-AG DN500	10.01.01.10664
德国	Schmalz施迈茨	连接头	PFYN 95 VU1-72 G1/4-IG SA-NIP N012 G1/4-IG DN600	10.01.01.00528

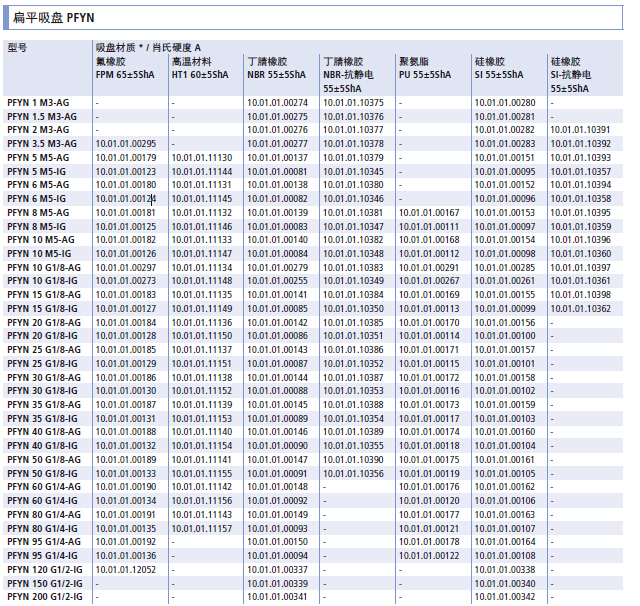

PFYN 1 M3-AG - - 10.01.01.00274 10.01.01.10375 - 10.01.01.00280 -
PFYN 1.5 M3-AG - - 10.01.01.00275 10.01.01.10376 - 10.01.01.00281 -
PFYN 2 M3-AG - - 10.01.01.00276 10.01.01.10377 - 10.01.01.00282 10.01.01.10391
PFYN 3.5 M3-AG 10.01.01.00295 - 10.01.01.00277 10.01.01.10378 - 10.01.01.00283 10.01.01.10392
PFYN 5 M5-AG 10.01.01.00179 10.01.01.11130 10.01.01.00137 10.01.01.10379 - 10.01.01.00151 10.01.01.10393
PFYN 5 M5-IG 10.01.01.00123 10.01.01.11144 10.01.01.00081 10.01.01.10345 - 10.01.01.00095 10.01.01.10357
PFYN 6 M5-AG 10.01.01.00180 10.01.01.11131 10.01.01.00138 10.01.01.10380 - 10.01.01.00152 10.01.01.10394
PFYN 6 M5-IG 10.01.01.00124 10.01.01.11145 10.01.01.00082 10.01.01.10346 - 10.01.01.00096 10.01.01.10358
PFYN 8 M5-AG 10.01.01.00181 10.01.01.11132 10.01.01.00139 10.01.01.10381 10.01.01.00167 10.01.01.00153 10.01.01.10395
PFYN 8 M5-IG 10.01.01.00125 10.01.01.11146 10.01.01.00083 10.01.01.10347 10.01.01.00111 10.01.01.00097 10.01.01.10359
PFYN 10 M5-AG 10.01.01.00182 10.01.01.11133 10.01.01.00140 10.01.01.10382 10.01.01.00168 10.01.01.00154 10.01.01.10396
PFYN 10 M5-IG 10.01.01.00126 10.01.01.11147 10.01.01.00084 10.01.01.10348 10.01.01.00112 10.01.01.00098 10.01.01.10360
PFYN 10 G1/8-AG 10.01.01.00297 10.01.01.11134 10.01.01.00279 10.01.01.10383 10.01.01.00291 10.01.01.00285 10.01.01.10397
PFYN 10 G1/8-IG 10.01.01.00273 10.01.01.11148 10.01.01.00255 10.01.01.10349 10.01.01.00267 10.01.01.00261 10.01.01.10361
PFYN 15 G1/8-AG 10.01.01.00183 10.01.01.11135 10.01.01.00141 10.01.01.10384 10.01.01.00169 10.01.01.00155 10.01.01.10398
PFYN 15 G1/8-IG 10.01.01.00127 10.01.01.11149 10.01.01.00085 10.01.01.10350 10.01.01.00113 10.01.01.00099 10.01.01.10362
PFYN 20 G1/8-AG 10.01.01.00184 10.01.01.11136 10.01.01.00142 10.01.01.10385 10.01.01.00170 10.01.01.00156 -
PFYN 20 G1/8-IG 10.01.01.00128 10.01.01.11150 10.01.01.00086 10.01.01.10351 10.01.01.00114 10.01.01.00100 -
PFYN 25 G1/8-AG 10.01.01.00185 10.01.01.11137 10.01.01.00143 10.01.01.10386 10.01.01.00171 10.01.01.00157 -
PFYN 25 G1/8-IG 10.01.01.00129 10.01.01.11151 10.01.01.00087 10.01.01.10352 10.01.01.00115 10.01.01.00101 -
PFYN 30 G1/8-AG 10.01.01.00186 10.01.01.11138 10.01.01.00144 10.01.01.10387 10.01.01.00172 10.01.01.00158 -
PFYN 30 G1/8-IG 10.01.01.00130 10.01.01.11152 10.01.01.00088 10.01.01.10353 10.01.01.00116 10.01.01.00102 -
PFYN 35 G1/8-AG 10.01.01.00187 10.01.01.11139 10.01.01.00145 10.01.01.10388 10.01.01.00173 10.01.01.00159 -
PFYN 35 G1/8-IG 10.01.01.00131 10.01.01.11153 10.01.01.00089 10.01.01.10354 10.01.01.00117 10.01.01.00103 -
PFYN 40 G1/8-AG 10.01.01.00188 10.01.01.11140 10.01.01.00146 10.01.01.10389 10.01.01.00174 10.01.01.00160 -
PFYN 40 G1/8-IG 10.01.01.00132 10.01.01.11154 10.01.01.00090 10.01.01.10355 10.01.01.00118 10.01.01.00104 -
PFYN 50 G1/8-AG 10.01.01.00189 10.01.01.11141 10.01.01.00147 10.01.01.10390 10.01.01.00175 10.01.01.00161 -
PFYN 50 G1/8-IG 10.01.01.00133 10.01.01.11155 10.01.01.00091 10.01.01.10356 10.01.01.00119 10.01.01.00105 -
PFYN 60 G1/4-AG 10.01.01.00190 10.01.01.11142 10.01.01.00148 - 10.01.01.00176 10.01.01.00162 -
PFYN 60 G1/4-IG 10.01.01.00134 10.01.01.11156 10.01.01.00092 - 10.01.01.00120 10.01.01.00106 -
PFYN 80 G1/4-AG 10.01.01.00191 10.01.01.11143 10.01.01.00149 - 10.01.01.00177 10.01.01.00163 -
PFYN 80 G1/4-IG 10.01.01.11157 10.01.01.00093 - 10.01.01.00121 10.01.01.00107 -
PFYN 95 G1/4-AG 10.01.01.00192 - 10.01.01.00150 - 10.01.01.00178 10.01.01.00164 -
PFYN 95 G1/4-IG 10.01.01.00136 - 10.01.01.00094 - 10.01.01.00122 10.01.01.00108 -
PFYN 120 G1/2-IG 10.01.01.12052 - 10.01.01.00337 - - 10.01.01.00338 -
PFYN 150 G1/2-IG - - 10.01.01.00339 - - 10.01.01.00340 -
PFYN 200 G1/2-IG - - 10.01.01.00341 - - 10.01.01.00342 -
