荷兰DELTA Elektronika直流电源SM35-45操作说明

2017-11-8 22:11:34      点击:

荷兰Delta Elektronika公司1500W系列直流电源使用说明:

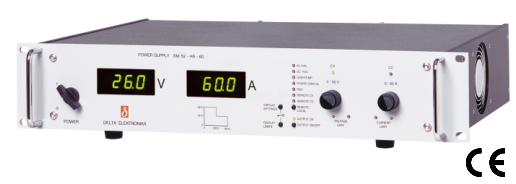

1500W系列直流电源包括SM15-100SM35-45SM52-30SM70-22SM120-13几种固定量程的型号,以及两种自换挡输出型号即SM52-AR-60以及SM400-AR-8

在使用时可以由多台组成高功率系统,获得超高直流电压或者电流输出。并可上19”机架,尤其适合实验室使用。

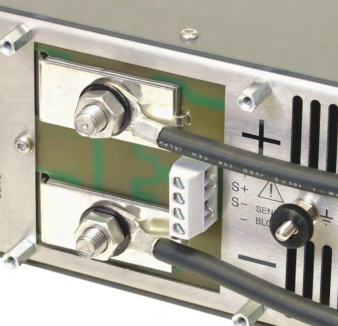

下面以SM35-45直流电源为例解释, SM35-45型号,输入为90-265V 交流单项输入,频率48-62HZ。第一次使用时,应该检查电源周边是否存在潮湿环境,如存在首先要进行干燥处理,保证内部电路使用寿命。第二部检查后面板S+S-端子之间是否连接。还要检查CON A接口是否有输入连接。

逆时针旋转设置电压和电流电位器至最小值,对于装配了P220功能的电源可以跳过该步骤。这些电源出厂设置为首次操作从0V-0A开始显示输出。

另外厂家推荐使用符合要求直径的电缆,尤其对于高电流输出的情况下,要确保使用电阻较小的连接电缆来连接直流电源和负载。



启动电源开关,关闭Keylock功能。确保电源不是在远程电压或者电流控制模式下,此时LED灯是关闭的,按压REMOTE/LOCAL远程或者本地按钮直到LED灯都关闭。



打开输出按钮,操作为按OUTPUT ON/OFF按钮。

顺时针旋转几圈CVCC电位计,此时输出显示一栏将出现输出的电压值。



通过按DISPLAY CV/CC SETTING设置按钮,可以调节设置电压和电流电位计的设置范围。



通过按DISPLAY LIMITS按钮,可以显示出电位计电压和电流的设置限值。

另外还需要检查SM35-45直流电源的冷却系统运行正常。
