高弹性联轴器Highly Flexible Couplings

基本原理

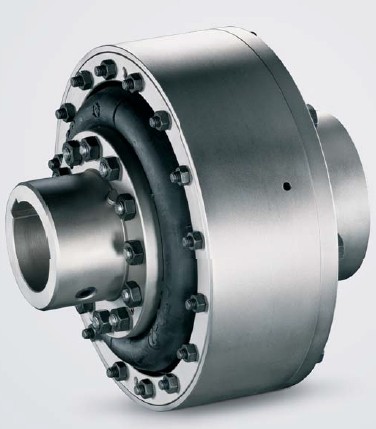

ELPEX 联轴器是通过两个对称布置的弹性环传递扭矩。
弹性环分成两部分，所以可以不移动设备即可拆卸。这两个
弹性环由天然橡胶制成，其中填充了纤维。
通过内外圈靠摩擦固定的弹性环传递力矩，力矩再传到金属
部件上，金属部件连接电机、减速机或工作的轴。
类型 ENGS 和 EFGS 在两个弹性环之间配有失效保护装置，
在弹性环失效时，仍能保证在应急状态下的运行。
类型 ENG 和 ENGS 联接两个轴。类型 EFG 和 EFGS 具有一个
法兰，此法兰可以连接电动机飞轮或压缩机飞轮。

性能特点

隔离扭转振动
由于弹性环的特殊结构使抗扭刚度随联轴器负荷的增大而提
高。
递增的抗扭刚度特性曲线
ELPEX 联轴器可以补偿比较大的轴对中偏差（轴向、径向和
角对中偏差）。所产生的回复力很小，可由给出的轴向和径
向刚度加以确定。
轴对中偏差的补偿
由于弹性环与金属部件为摩擦固定，所以这种联轴器无扭转
侧隙。

方案设计

可以根据用户要求提供各种量身定制的结构，例如：ELPEX 联轴器产品系列可以覆盖很宽的额定扭矩
范围，即
ELPEX 产品系列的宽扭矩范围
ELPEX 联轴器采用的优质材料都经过了持续的质
量控制。
优质的材料
Siemens MD 10.4 · 2006/2007
配置轴承以便与万向节轴的联接；

在停机状态下可以离、合的结构；
配置制动盘的结构；
配置安全摩擦离合器的结构；
配置限制轴向间隙的结构；
配置附加的回转质量的结构；
作为一个联轴器的组合中的元件。
