INT MOD SER 安装使用注意事项：
DELTA直流电源，DELTA直流稳压电源，串并联接口及操作步骤

此系列包含DELTA SM 66-AR-110 ，SM 100-AR-75，SM 330-AR-22 ，SM 660-AR-11等型号。

硬件安装
警告！当SM3300单元连接到主电源时，切勿连接到电源输入、电源输出或感测连接器！
安全盖用于覆盖这些输入和输出。
在装置中插入接口关闭装置。
断开该装置与主电源的连接。
等待3分钟，让内部电容器放电。

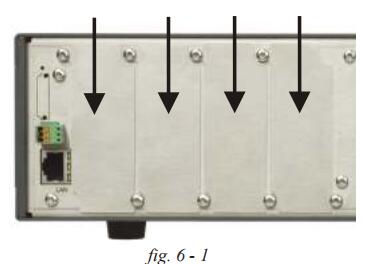

在后侧选择一个未使用的插槽。
接口可以插入任何空闲插槽1…4。
见图6-1。
拧下2个torx T10螺钉并拆下槽盖。。插入接口并将2个螺钉放回以固定接口。
连接接口
*串行接口上的可用连接器有：-RS232n的9极D型母连接器（与Pc连接时使用1:1电缆（随接口提供）-USB的B型插座（与Pc相连的电缆随接口提供
-RS485或RS422的推入式连接器使用直径为0.3。。。0.5mm，具有足够的电路电压额定值。关于安全，串行编程连接器处于保护接地级别。
将电缆连接到编程源。再次连接主电源，检查所有安全盖的表面。
打开设备。
单元配置。该装置将自动检测新插入的接口。。界面图标将显示在显示屏上，见图6-4。要通过界面编程电压和/或电流，请分别为CV和CC设置正确的电源，见以下示例：
例如，该接口安装在插槽2中。要通过此接口对CV设置进行编程，请通过前菜单转到配置->源->V设置，并将其设置为插槽2。
要通过此界面对CC设置进行编程，请转到配置->源->I设置，并将其设置为插槽2。
如果设备通过局域网连接到网络，则也可以通过web界面或以太网命令设置源，而不是通过前菜单。
学习串口编程
该单元可以使用串行编程命令进行编程。可用命令概述见表4.1。
首先，必须执行命令“CHn”，通过设置其通道号（地址）来激活接口。变量是1…32之间的数字。例如“CH 1'命令”CH？“查询活动串行接口的通道。
有关表6.1中命令的更多详细信息，请参阅以太网和序列器程序手册的第5章。


编程速度
，从低输出电压到高输出电压的编程几乎与负载无关。
在打火机上编程到低电压需要更多时间。这是由输出电容器引起的，由于电源不能吸收电流，因此只能由负载放电。
使用可选的电源接收器，编程速度几乎与负载无关。使用可选的高速编程，上升和下降时间快5到25倍。请注意，使用此选项。输出纹波更大。
通过串行接口进行监控
.通过编程命令“MEASURE：”可以监测电压、电流或功率。有关详细信息，请参阅手册“以太网和序列器编程SM3300”。
注意：在脉动负载下，电流和功率监测不会与输出电流和功率完全匹配。这主要是由通过输出电容器的电流引起的。
故障排除
检查编程源是否设置到正确的插槽。检查输出是否打开，联锁是否连接，远程关机是否低。
第一个编程命令必须是“CH n”，否则接口将不会被激活。
检查通信是否正常工作；“*lDN？”必须返回有效值。确保以终止字符LF结束查询。（ASCll中LF=0xOAh）
注意：串行接口使用“.”（点）作为十进制符号，而不是'，（逗号）。检查您的程序是否使用Microsoft Windows®区域设置中的设置。
请更改您的程序以专门使用“”。或者将十进制符号更改为'。在您的区域设置中（从控制面板）。
检查电源的输出是否不受限制。关于调整限制设置，请参阅SM3300手册
检查CV和CC的值是否都不为零。当电流控制设置为零时，不可能对电压进行编程，反之亦然。检查电源是否处于所需模式（CV或CC）。在编程电压时，设备必须处于CV模式，在编程电流时，设备也必须处于CC模式。
10校准
接口校准不适用。
11设置
.通过网页进行设置。
总线类型：USBcom设备通道编号：ch 1波特率：bps 9600数据位：8停止位：1流控制：无
奇偶校验位：无
Slewrate：禁用终端：禁用差分通信：半双工
PC上的端口设置
波特率：bps 9600数据位：8
奇偶校验位：非停止位：1流控制：无
