DELTA直流电源，DELTA直流稳压电源，串并联接口及操作步骤

此系列包含DELTA SM 66-AR-110 ，SM 100-AR-75，SM 330-AR-22 ，SM 660-AR-11等型号。

串并联模块如图

警告！在连接或操作该装置之前，请仔细阅读本手册中的“安全说明”一章！
1冷凝
·在正常运行期间，只要空气没有侵蚀性，湿度就不会损害接口。电源正常产生的热量将使其保持干燥。
·避免界面内冷凝，否则可能会导致故障。在电源关闭（或空载运行）且环境温度升高的期间，可能会发生冷凝。在再次打开电源之前，始终让电源干燥。
2温度和冷却
·储存温度范围为-40至+85℃。
·工作温度范围为-20至+50℃。但该温度范围仅在电源的进气口和出气口畅通无阻且进气口温度不高于+50℃时成立。
·当电源安装在机柜中时，请注意进气口的温度应保持较低，避免气流短路，即离开出风口的热空气再次进入进气口。
·请注意：较低的温度可以延长接口的寿命。
4硬件安装
警告！当SM3300装置连接到主电源时，切勿连接到电源输入、电源输出或感测连接器！
安全盖用于覆盖这些输入和输出。
在单元中插入接口
.关闭设备。
.断开该装置与主电源的连接。
·等待3分钟，让内部电容器放电。

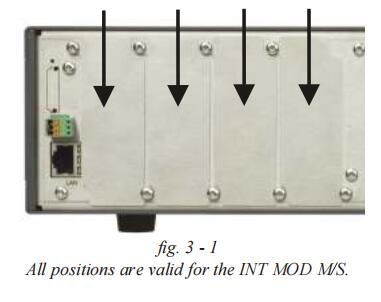

。在后侧选择一个未使用的插槽。接口可以插入任何空闲插槽1..4。见图3-1。
·拧下2个torx T10螺钉并拆下槽盖。
·插入接口并将2个螺钉放回以固定接口。
连接接口

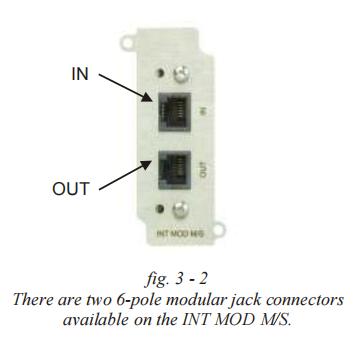

·该接口上的可用连接器是两个6极模块化插孔连接器，见图3-2。
·使用随接口提供的电缆连接主从接口。
·从主设备开始，将电缆从“OUT”连接器连接到第一个从设备的“IN”连接器。然后将另一根电缆从第一个从属设备的“OUT”连接器连接到下一个从属设备。重复此操作，直到所有设备都已连接。（见图3-2）
·再次连接主电源，并检查所有安全盖是否已安装。
.打开设备。
单元配置
该装置将自动检测新插入的接口界面图标将显示在显示屏上，见图3-3。从属设备的配置：0-要将电源配置为从属设备，请通过前菜单
t配置->主从属->设置并将状态设置为从属。按“确定”进行确认。0-显示屏上将显示从属图标，见图3-4主设备配置：gOOCOFGURATONP，WASER tea srront，并将状态设置为主设备。
在同一菜单中，输入串联和/或并联连接的设备数量。按“确定”进行确认。

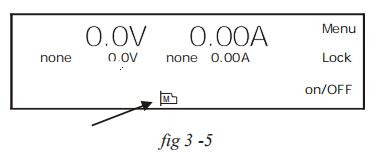

0-主图标将显示在显示屏上，见图3-5

主从机也可以通过web界面或使用以太网命令进行配置。
更改主从设置后，由于系统扩展，需要重建存储的序列。有关SM3300，请参阅《以太网和序列器编程手册》第6.3章中的“构建序列”一节。
故障排除
“检查每个单元只安装了一个主从接口。检查每个具有主从接口的单元中没有模拟接口。
按照本章第3段的规定检查固件版本。。检查电源。
。检查其中一个设备的web界面是否有错误。使用以太网命令检查主从系统中的错误。
校准

接口校准不适用。

DELTA直流串并联模块可以接插至后面板任意一个空白接口。

如图
